RTC?5

RTC?5

控制與多用途

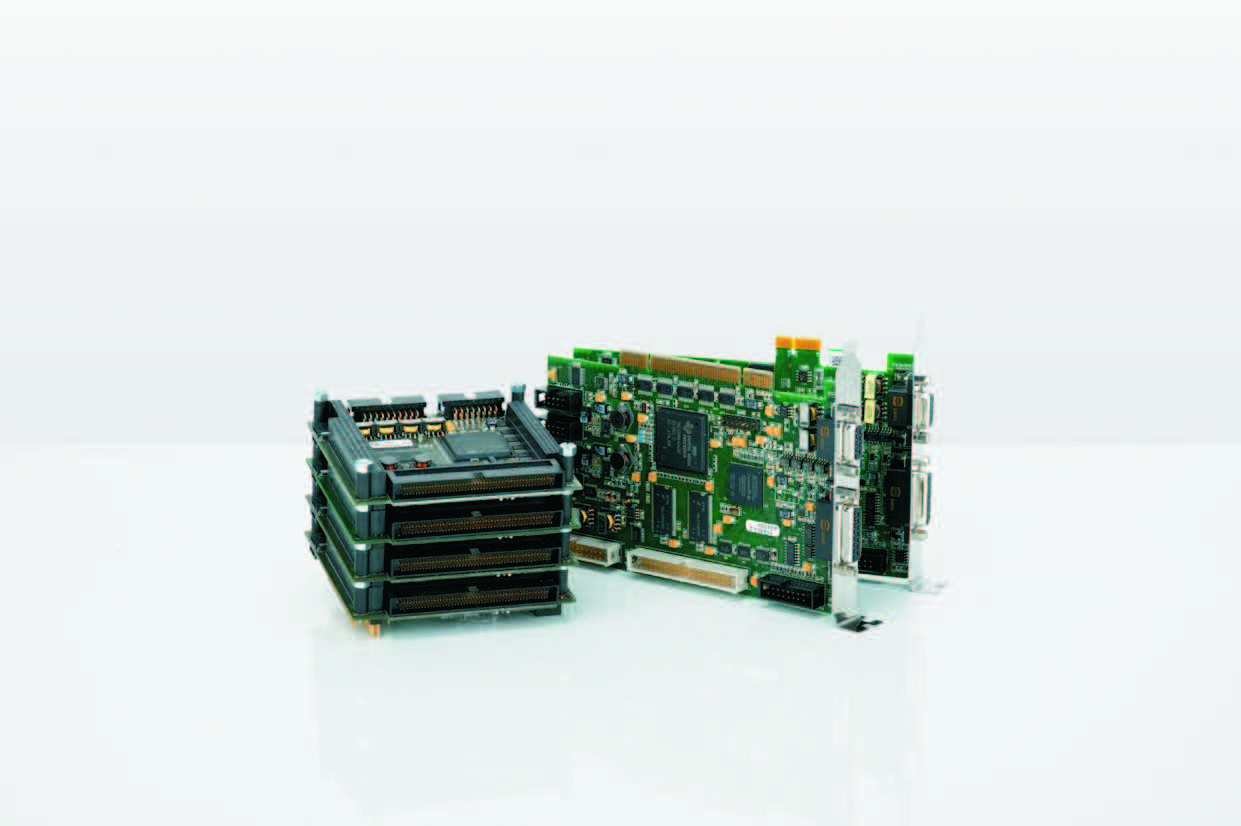

RTC?5控制卡能夠?qū)呙柘到y(tǒng)、激光以及外圍設備進行同步的抗干擾的實時控制。它是一款計算機接口卡，并有PCIExpress、PCIe/104、PC/104-Plus等擴展選項。

它是一款基于Windows的高性能信號處理器并提供了dll簡化編程。軟件指令加載到RTC?5的自由配置列表緩沖區中，由dsp處理。每隔10μs，恰當?shù)男盘?hào)從掃描系統，激光以及外圍設備輸出或是讀出。

RTC?5通過新版SL2-100數據傳輸協議與掃描系統通信。該協議支持20位的控制信號。這是一個比RTC?早期控制卡16位控制信號更高的分辨率。RTC?5的處理器能夠自動執行微矢量化和像場校正。

對于激光控制，各種可編程激光信號可用于矢量圖和位圖加工。在指令執行期間，控制卡能對激光功率進行基于位置/速度/矢量的自動調整。并且，激光和掃描系統能夠同步。對超短脈沖激光加工，激光脈沖信號由一個固定的(外部)激光時鐘控制，“同步輸出”是精確、可重復的激光加工的前提條件。

SCANLAB的全數字伺服電子掃描系統中(intelliSCAN?,intellicube?, intelliDRILL?, intelliWELD?, powerSCAN i)，RTC?5還支持來自iDRIVE?技術的所有可能。主要包括對關鍵操作參數、仿真加工優化以及多種動態優化的實時監控和遠程診斷。掃描系統速度的實時反饋可用于速度依賴性激光的控制。

為滿足不同客戶的不同需求，廣泛、靈活的系統集成都有提供。

系統集成

? PCI 總線接口, PCI-Express 接口

  (PCIe-x1 version 1.0) or PCIe/104接口

? 一臺計算機能夠配備任意數量的RTC?5 PCI or PCIe 接口卡

? 主/從同步

? (32-bit and 64-bit) Windows 7 /Vista / XP (SP2 or later)驅動程序

? 多線程多任務處理掃描系統的控制

? SL2-100 傳輸協議(通過可選轉換器XY2-100 傳輸協議對掃描系統的控制 )

? 20-bit 定位分辨率

? 實際上的加工范圍 (24 bit)

? 10 μs 輸出周期

? Galvanically isolated signals

? 優化選擇

? 矢量和跳躍模式，優化

自動切換

? 掃描系統的診斷

? 回讀實際位置的值

? 與激光時鐘同步的掃描運動 (例如超短激光脈沖) – “輸出同步”

激光控制

? 15針 D-Sub 接口

? 激光信號：15 ns分辨率，20 mA輸出電流

? 幾乎所有激光器都可以兼容控制

? 位圖模式 ：像素頻率300 kHz， 分辨率15 ns，0-100% 激光脈寬

? RS232接口

? 高速、高精度位置激光控制外圍設備的控制

? 16-bit 數字輸入輸出

? 8-bit 數字輸出

? 2-bit 數字輸出輸出

? 12-bit 模擬輸出 (0...10 V)

? McBSP 接口

? 步進電機信號

命令管理

? 100萬條指令列表空間的可配置指令緩沖區，并且可以定義受保護的內存區域

? 列表和子程序

? 不中斷多邊形掃描的情況下改變激光輸出信號的短列表指令(激光器持續工作)

? 下載確認

? 增強的列表以及列表執行狀態

? 字符集的定義和選擇

? 對數據，時間以及序列號打標

? 圓或是橢圓的打標

? 天空文字

? 所有命令列表的調整

選項

? 3軸掃描系統的控制

? 對運動物體的動態加工 (兩個帶32位計數器的編碼器輸入，在觸發和打標之間高達8個 對象，等等

? 雙掃描系統協同控制的能力

? 客戶個性化的設置

兼容

? RTC?3 / RTC?4 計算機接口控制卡

? RTC? SCANalone 控制卡

相關資料下載請點擊：http://www.www.xinghuagg.com/upload/RTC5.pdf
